动压无心磨床HFC-1206T

功能特点:

砂轮线速度 35m/s,高效率,表面处理效果好

液压驱动的砂轮 / 导轮修整装置,移动平顺,修正精度高

机体由高品质米汉纳铁铸件制成,经自然时效处理,具有高刚性,不易变形

经济型无心磨床

  • 产品概述
  • 技术参数
  • 应用案例
  • 相关产品

    高精密主轴

    主轴采用日本进口的高级合金钢 SNCM-220H,经调质渗碳 热处理后再经电脑控制深冷处理,最后进行机密研磨加工 而成;

    主轴内部硬度为 HRC25°~30°, 表面硬度 HRC62°,高精 密主轴具有强扭力、精度佳、无形变、耐摩擦、寿命长的特 性,特别适用于重切削作业;

    主轴轴承使用 KJ-4 合金轴承,三点式动压油膜系统,冷却 循环效果佳,精度高、使用寿命长;



    自动润滑系统

    自动润滑系统为主轴提供充分的润滑; 集中的润滑系统为所有导轨、导轨副、修整座等 提供润滑,确保进给、加工精度;

    主轴马达设置安全联锁装置,避免低油压时主 轴干转,保护主轴;

    液压油冷却风扇使油温保持适宜温度,使主轴 远离热变形,延长油封使用寿命;

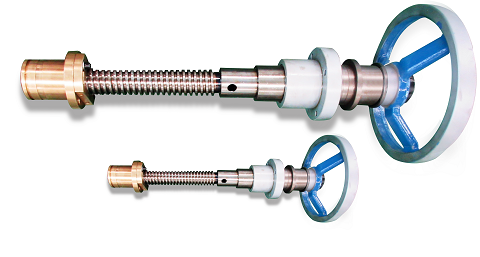

    导螺杆

    导螺杆采用镍合金钢,经高频淬火 硬化处理,保证高精度进给;

    特制螺母提供高精度的调整,移动 顺滑,耐磨性高;


    导轨

    下滑板双Λ导轨设计,为工作台 提供稳定精确的移动; 导轨面经高频淬火硬化,人工铲 花,确保其耐磨性和滑动的平顺;

    精密配合,防尘性好; 精确进给,进给精度 0.001mm;




    严格的质量管控

    品质管理配置高精密检测装置,严格检测产品生 产各环节之精度;

    坚持严格的品质管理,确保每一台出厂设备的精 度;


    技术规格HFC-1206T
    标准工作台直径Φ1~Φ35
    特别工作台直径Φ30~Φ60
    砂轮尺寸 (外径 x 宽 x 内径)Φ305×150×Φ120
    砂轮转速1950
    砂轮驱动马达7.5HP(5.5KW) AC380V/50Hz
    调整轮尺寸 (外径 x 宽 x 内径)Φ205×150×Φ90
    调整轮转速300
    调整轮驱动马达2.6HP(2KW) AC200V/50Hz
    调整轮倾斜角度+5°~-3°
    调整轮旋转角度±5°
    调整轮传动方式Chain drive
    主轴形式Hydrodynamic pressure type
    主轴旋转精度<0.002mm
    工作台进给伺服单元/
    工作台进给精度(Y1)/
    砂轮修整进给单元X1,Z1/
    导轮修整进给单元X2.Z2/
    机械臂进给伺服单元(B1,B2)/
    机械臂进给单元精度(B1,B2)/
    油压泵驱动马达1HP(0.75KW) AC380V/50Hz
    冷却泵驱动马达1/4HP(90W) AC380V/50Hz
    机器尺寸1800×1400×1450mm
    装箱尺寸2000×1700×1700mm
    净重1770
    毛重1920
    工作台微调手轮0.2/每转 & 0.001/每刻
    修整进给手轮1.5/每转 & 0.01/每刻
    工作台进刀手轮7/每转 & 0.05/每刻
    调整轮微调手轮/
    调整轮进给手轮3.5/每转 & 0.02/每刻
    槽阀、适用于数控多轴
    槽阀、适用于数控多轴
    齿轮轴,适用数控、砂轮修整
    齿轮轴,适用数控、砂轮修整
    管料
    管料
    滑阀
    滑阀
    活塞销、适用于18机、精度要求高
    活塞销、适用于18机、精度要求高
    减震器杆、适用于24机、尺寸大
    减震器杆、适用于24机、尺寸大
    紧固件集合
    紧固件集合
    马达轴、具复杂台阶
    马达轴、具复杂台阶
    马达轴
    马达轴
    气缸套
    气缸套
    十字轴、数控机型,技术复杂
    十字轴、数控机型,技术复杂
    液压活塞杆
    液压活塞杆
    凸轮轴
    凸轮轴
    打印机轴
    打印机轴
    棒料
    棒料
    棒料,简单无台阶
    棒料,简单无台阶

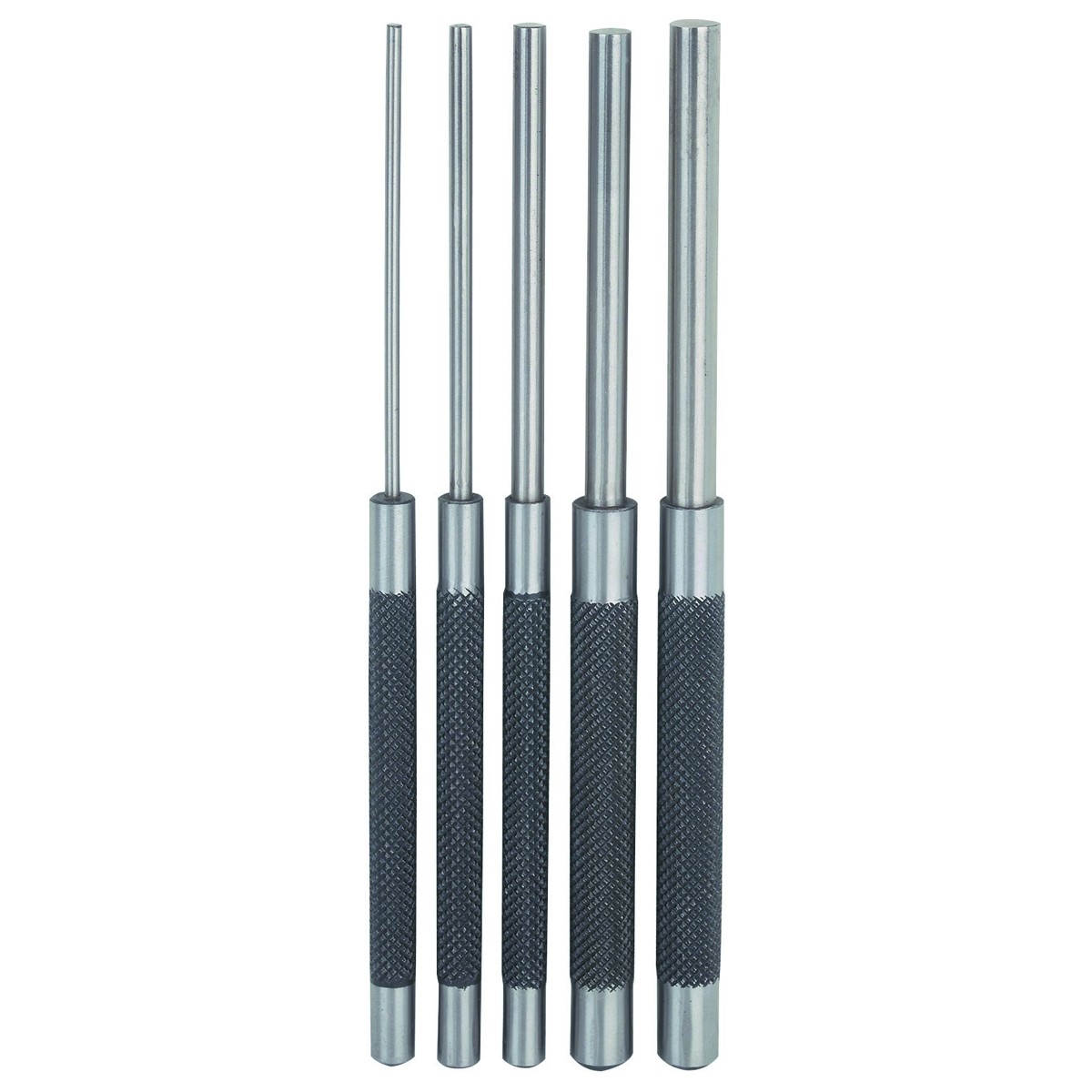

    冲头顶针
    冲头顶针
